- 项目名称 多波束/涡旋波束天线技术
- 知识产权 发明专利
-
项目简介
（一）项目背景
本项目源自无线通信系统中多波束天线设计实际技术需求。多波束系统具有高角度选择性，可以实现频率复用，即同一个频段在不同空间内得到重复利用，能够大幅度提高信道容量。传统相控阵天线系统中的移相器、衰减器成本高昂，能效较低，难以民用。常用替代方案有无源矩阵网络阵列天线和抛物面天线系统。但阵列天线的馈电网络随着天线数量的增加会更加复杂，并带来严重的损耗问题；而抛物面天线系统虽然性能优良，但其体积相对较大、笨重，不利于集成。因此，提高多波束天线系统的效率、简化结构、降低成本是迫切需要解决的关键科技问题。
（二）项目简介
本项目提供一种用于无线通信系统中的多波束低造价超表面天线。当每个波束独立工作时，通过切换波束实质上实现了波束扫描。雷达、卫星通信、新一代移动通信都需要波束扫描或多波束天线提高通信容量和覆盖灵活性。超表面具有调控电磁波的极化、传播和空间分布的能力，将电磁超表面与天线设计相结合，有效避免了复杂网络设计、成本较低、设计灵活。研究基于电磁超表面的高效率、低成本的多波束天线是解决上述问题的一个重要设计方向。
（三）关键技术
该项目利用超表面的灵活相位调控，实现多个波束的产生，涉及到的关键技术包括多波束天线以及涡旋波生成技术。
1. 多波束技术。多波束天线具有高增益、低副瓣以及可在较宽范围内波束扫描等优点，广泛应用于雷达系统、卫星通信以及 5G 通信等技术领域， 在满足辐射性能要求的同时还要考虑成本、可靠性、体积等因素。其中， 多波束抛物面天线、多波束相控阵天线、多波束透镜天线等应用最为广泛。抛物面天线增益高、结构简单，但往往体积笨重、波束一致性差、覆盖范围窄，波束扫描速度较慢；相控阵天线采用电子扫描的工作方式，具有较高的扫描精度和较快的扫描速度，然而大规模的有源相控阵制造成本高， 难以大量应用；多波束透镜天线具有频带宽、波束覆盖范围广、结构简单、成本低等优点，基于电磁超表面的透射阵易于加工、剖面低，具有较为广泛的应用。
利用电磁超表面可以实现对电磁波波前相位的灵活调控，高增益多波束透射阵天线由 90°极化旋转超表面单元组成，该超表面单元可以同时完成极化旋转和相位补偿。将 5 个线极化平面馈源以空间馈电形式安装，5个平面馈源分别独立馈电可以形成 5 个不同指向的波束，从而完成波束扫描。该天线剖面较低，采用空馈技术使得馈电网络简单，整个天线质量轻，便于安装，是无线通信系统中天线端可取的方案。
2. 涡旋波生成技术。在微波射频波段产生涡旋电磁波，常用方法通常为螺旋相位板、反射面和环形阵列天线，螺旋相位板成本高、体积大，产生涡旋波效率低，不利于远距离传输；反射面容易设计、效率高，但加工较为困难且体积较大，限制了应用范围；环形阵列天线可以调节阵元间相位差以产生精确的涡旋电磁波，是较为方便有效的方法之一，加工容易，成本较低，但馈电网络设计较为复杂，不利于大规模推广。

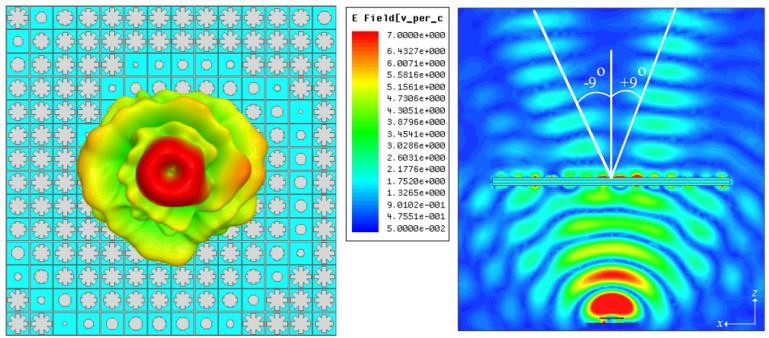

基于人工电磁表面的天线技术近年来发展迅速，超表面是由亚波长单元在特定平面或曲面通过周期排列构成，其厚度小于工作波长。超表面与传统材料相比，其功能上的优势体现为可以对照射到其表面的电磁波传播特性和反射特性进行灵活调控，即对透射波和反射波的幅度分布、相位分布、极化状态的灵活控制，使波束在电磁表面上形成 exp(-jlφ)的相位分布， 就可产生OAM 涡旋电磁波束。由于每个电磁表面单元的相位都具有独立调整的能力，因此设计自由度大，能产生模态纯净的OAM 涡旋电磁波束，同时超表面天线的剖面通常很低，占用空间小，平面印刷结构也大幅降低结构设计的复杂性，同时由于不需要馈电网络，也不存在馈电损耗，容易实现较高的口径利用效率。 -
